WR系列气体罗茨流量计
WRZ系列气体罗茨流量计
WR系列气体罗茨流量计是属于一种精度高、可靠性强、范围度宽的容积式计量仪表，主要用于精确计量封闭管道的气体流量。该流量计可对被测气体进行压力和温度自动跟踪补偿，并直接显示标准状态下的气体体积总量。可适用于测量天然气、城市煤气、丙烷、空气、氮气、二氧化碳、工业惰性气体等非腐蚀性气体。广泛应用于餐饮、宾馆等行业的燃气商业结算，输配管网燃气、燃气调压、工业和民用锅炉燃气计量。
技术性能指标
1.准确度等级
a.在其规定的流量范围内和工作条件下流量计的准确度等级为1.0级和1.5级
1.0级：0.2Qmax～Qmax：±1.0% ；Qmin～0.2Qmax：±2.0%
1.5级：0.2Qmax～Qmax：±1.5% ；Qmin～0.2Qmax：±3.0%
b.温度示值误差：≤±0.5%
c.压力示值误差：≤±0.2%

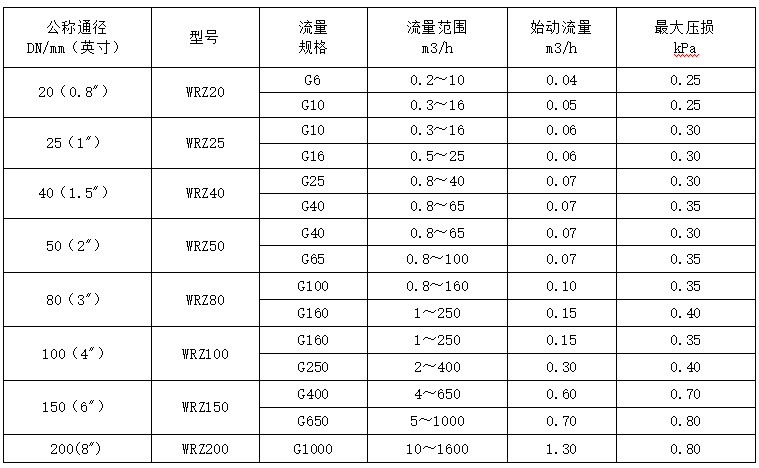

2.机械性能指标：流量计型号规格、基本参数（下表）
外形尺寸
流量计外形尺寸如下图所示，尺寸列于表2，流量计采用法兰连接方式，法兰尺寸执行GB/T 9119-2010标准。

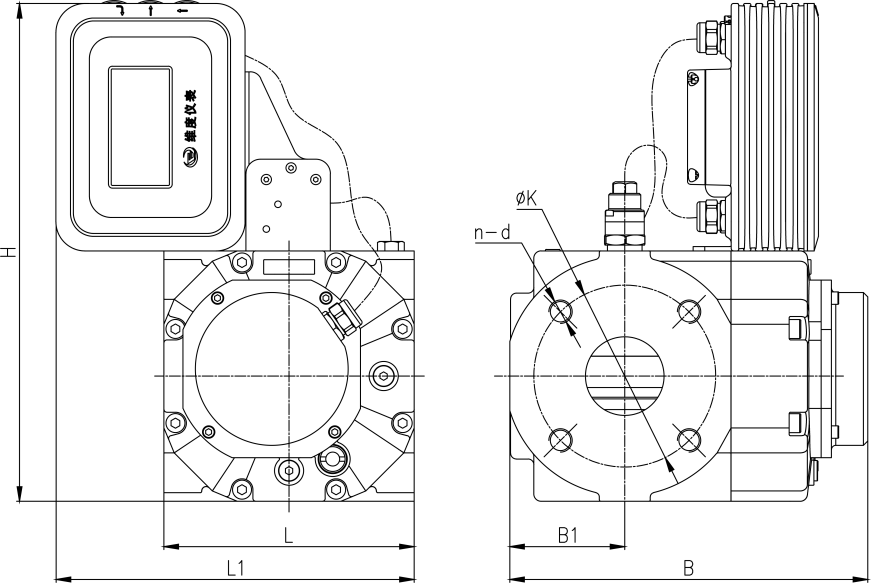

WRZ型外形尺寸图

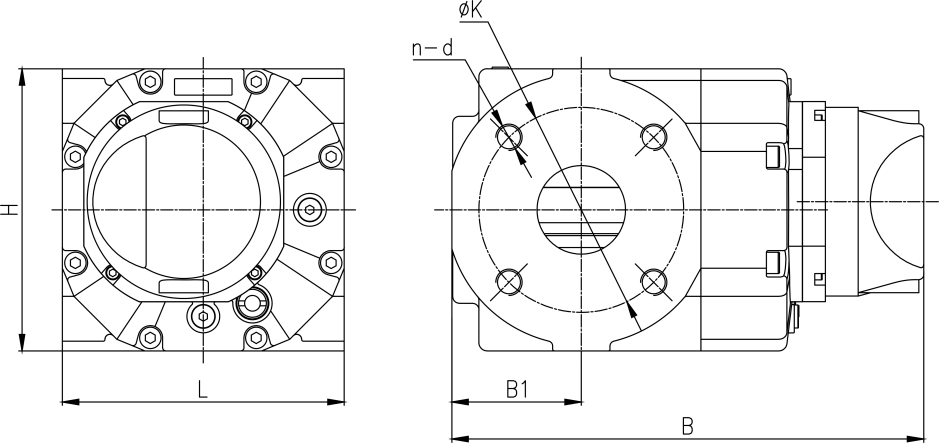

WRM型外形尺寸图

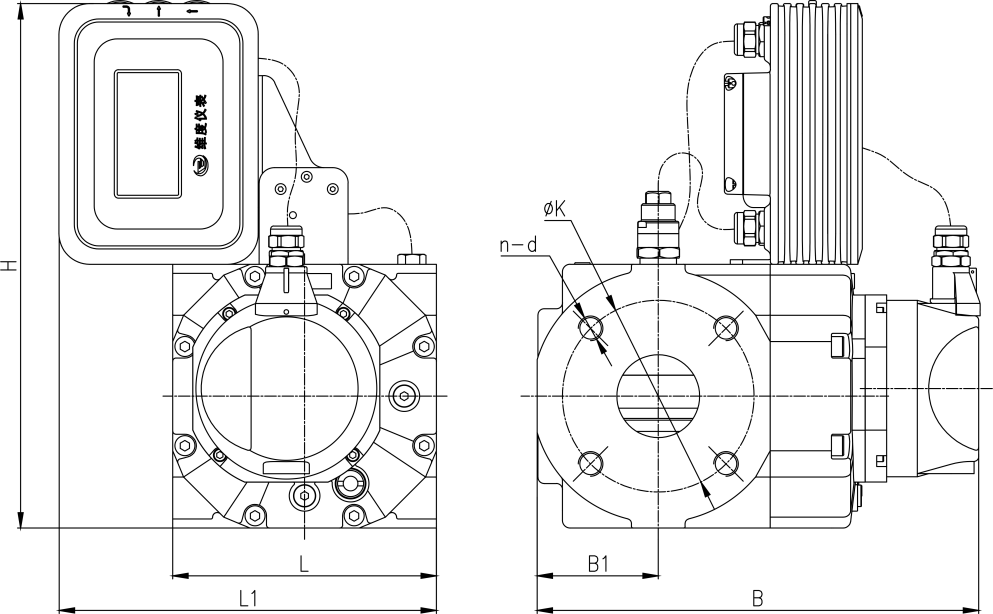

WRD型外形尺寸图

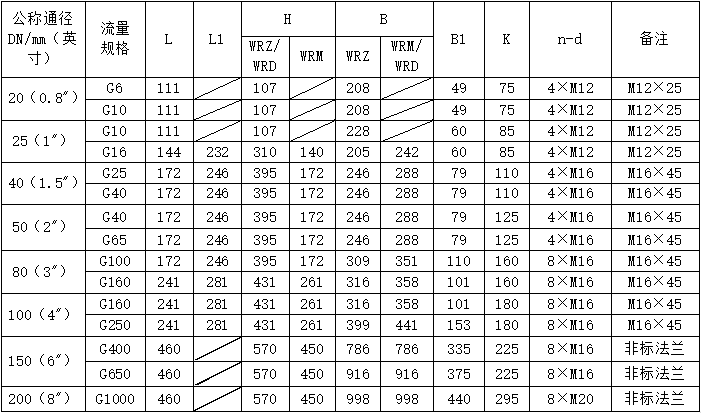

单位：mm 表2
订货须知
1. 用户订购产品前，请仔细阅读本说明书，应根据管道公称通径、公称压力、流量范围、介质最大压力、介质温度范围及环境条件选择合适的规格；
2. 本流量计前端强烈建议安装过滤器，可流量计与过滤器配套定购。

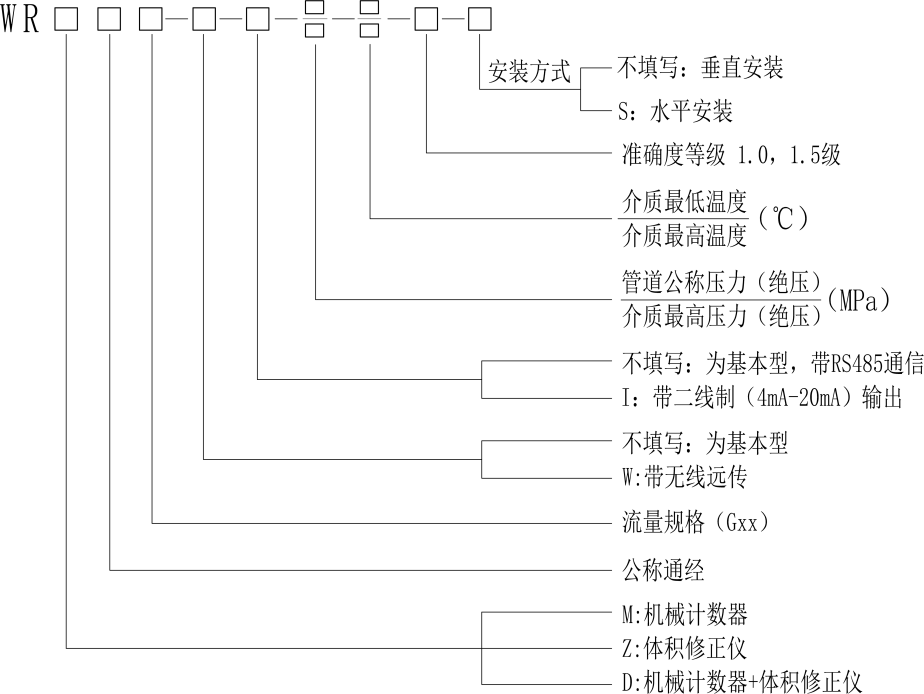

3. 用户在订货时请按照编码表正确填写。WR系列气体罗茨流量计编码表如下所示：
主要特性
✦ 流量范围度宽（大于100：1），始动流量低，压力损失小，适合于流量负荷变化大的场合。
✦ 计量准确度高，可靠性强，不受压力和流量变化的影响。
✦ 高精密加工及重复定位技术，使各零件间具有良好的通用性和互换性，使流量计具有良好的重复性，工作寿命长。
✦ 流量计不需要前后直管段，可安装在狭窄的空间场合。
✦ 采用高精度数字温度传感器和数字压力传感器，且数字压力传感器自带温度补偿校正功能，压力检测精度高，长期稳定性好，温漂小
✦ 能自动检测介质的温度和压力值，并进行温度、压力和压缩因子修正，将工况体积流量和总量转换为标准状态下的体积流量和总量
✦ 采用先进的微功耗高新技术，功耗低，能凭内电池长期供电运行
✦ 采用大容量数据存储器，具有数据防篡改功能，自动记录关键数据修改和历史数据
✦ 具有实时数据存储功能，可防止更换电池或掉电时数据丢失，在停电情况下，内部参数可永久性保存
✦ 可内嵌GPRS或NB_IOT等无线模块，可组成多种形式的无线抄表系统，由内置电池供电实现 有限次数（每天1次）的无线传输，无须外电源，方便使用
工作原理（见图2）
气体罗茨流量计是属于一种高精度容积式流量计量仪表。主要由壳体、两罗茨轮和盖板间构成一个固定的计量腔室，当气体进入流量计时，在出入口间产生压差（P入>P出），作用在罗茨轮上，通过两高精密加工的同步齿轮（连在罗茨轮上）驱动使罗茨轮始终保持着正确的相对位置转动。罗茨轮间、罗茨轮与壳体、罗茨轮与盖板间保持恒定的间隙，实现了连续的无接触旋转。罗茨轮每转一周，则排出四倍计量腔室的气体（一个回转体积），罗茨轮的转数与通过流量计的气体体积量成正比。
通过机械结构带动机械计数器工作。
根据电磁感应原理，利用磁敏传感器从同步转动的
发讯盘上感应出与流体体积流量成正比的脉冲信号，该信号送入体积修正仪，与温度、压力等信号一起进行运算处理，分别显示于显示屏上。

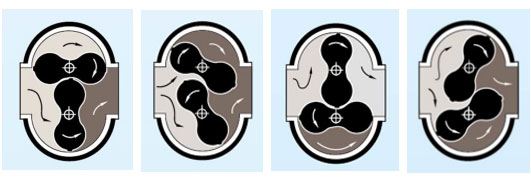

其计量过程的工作原理如图1所示（图中仅表示了四分之一周期）。
图1 工作原理图
罗茨流量计的结构原理有图2所示
图2 气体罗茨流量计结构
1. 体积修正仪 2.显示屏 3.轴承座 4.罗茨轮 5.壳体 6.同步齿轮 7.发讯盘 8.注油口 9.油窗 10.排油口
