WT系列气体涡轮流量计

涡轮流量计工作原理

当流体经过流量计时，在前导流体（或整流器）的作用下得到整流并加速，由于叶片与流体流向成一定角度，此时涡轮产生转动力矩，在克服摩擦力矩和流体阻力矩后，涡轮开始旋转。在一定的流量范围内，涡轮旋转的角速度与流体体积流量近似成正比。

1.1 通过机械结构带动机械计数器工作。

1.2根据电磁感应原理，利用磁敏传感器从同步转动的发讯盘上感应出与流体体积流量成正比的脉冲信号，该信号送入体积修正仪，与温度、压力等信号一起进行运算处理，分别显示于显示屏上。其结构原理如图1所示。

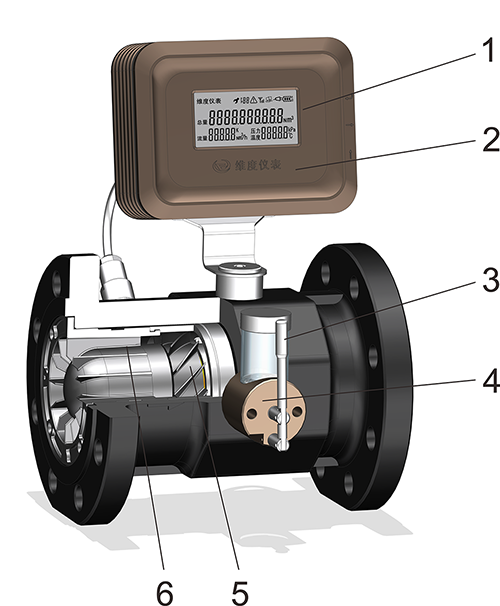

1：显示屏  2：体积修正仪 3：流量计壳体 4：油泵   5：涡轮   6：前导流体

图1 涡轮流量计结构原理图

技术性能指标

1. 准确度等级

a.在其规定的流量范围内和工作条件下流量计的准确度等级为1.0级和1.5级

   1.0级：0.2Qmax～Qmax：±1.0% ；Qmin～0.2Qmax：±2.0%

   1.5级：0.2Qmax～Qmax：±1.5% ；Qmin～0.2Qmax：±3.0%

b.温度示值误差：≤±0.5%

c.压力示值误差：≤±0.2%

2. 机械性能指标

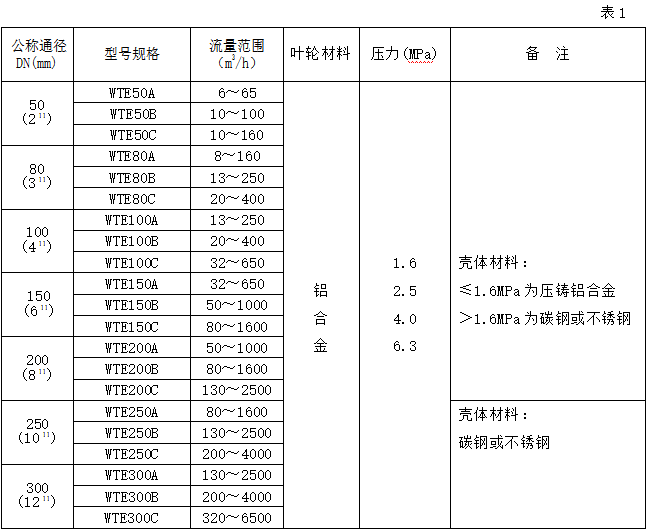

2.1 流量计型号规格、基本参数见表1。

注：

①表中所列的流量范围为产品出厂检定时的流量范围（常温、常压下介质为空气）；

② 随着压力的增大，流量范围也随之扩大。

外形尺寸及安装

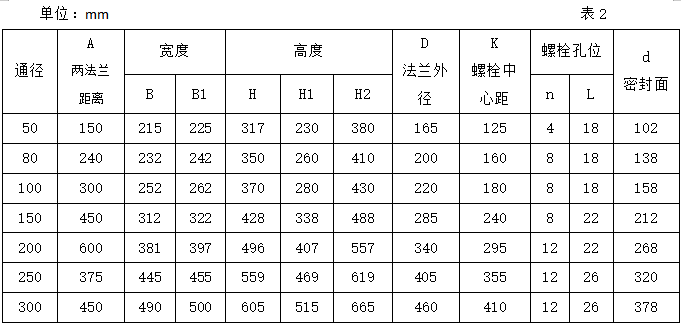

流量计外形尺寸如下图所示，尺寸列于表2，流量计采用法兰连接方式，法兰尺寸执行GB/T 9119-2010标准。

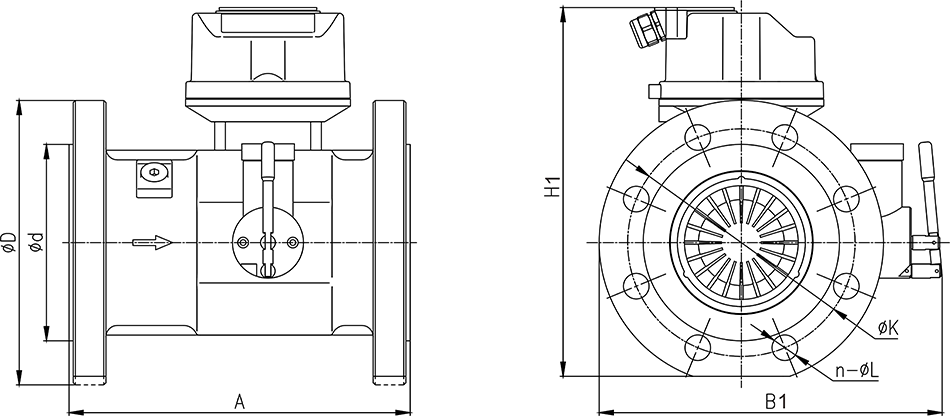

WTE型外形尺寸图

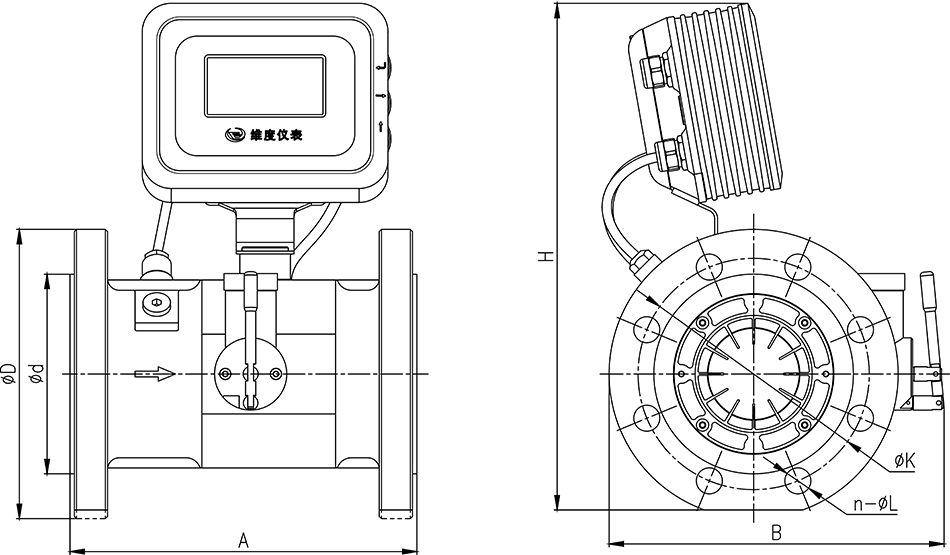

WTM型外形尺寸图

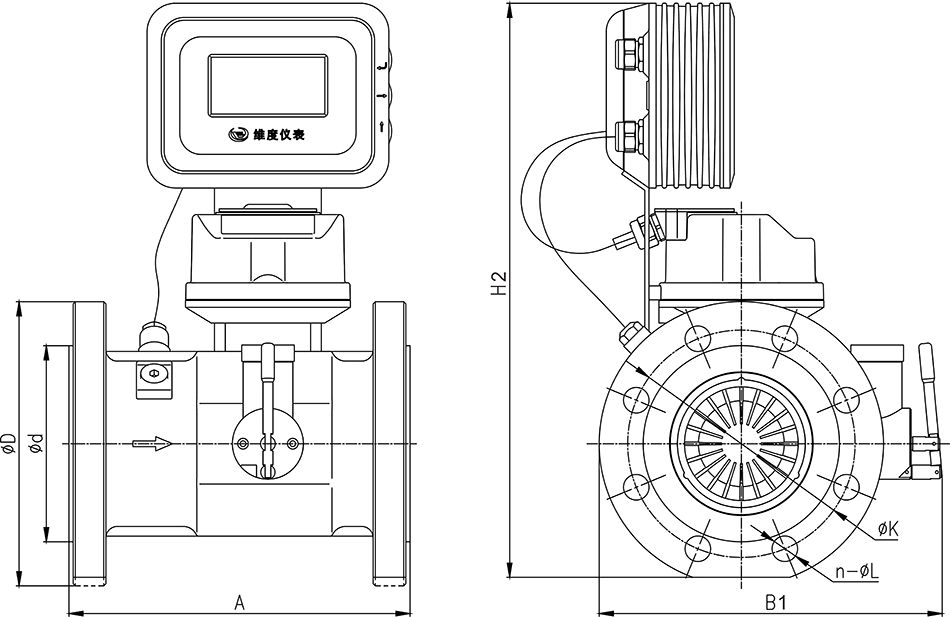

WTD型外形尺寸图

订货须知

1. 用户订购本产品时应根据管道公称压力、介质最高压力、介质温度、流量范围、环境条件选择合适的规格，并根据实际需要，选择合适的电子表头。

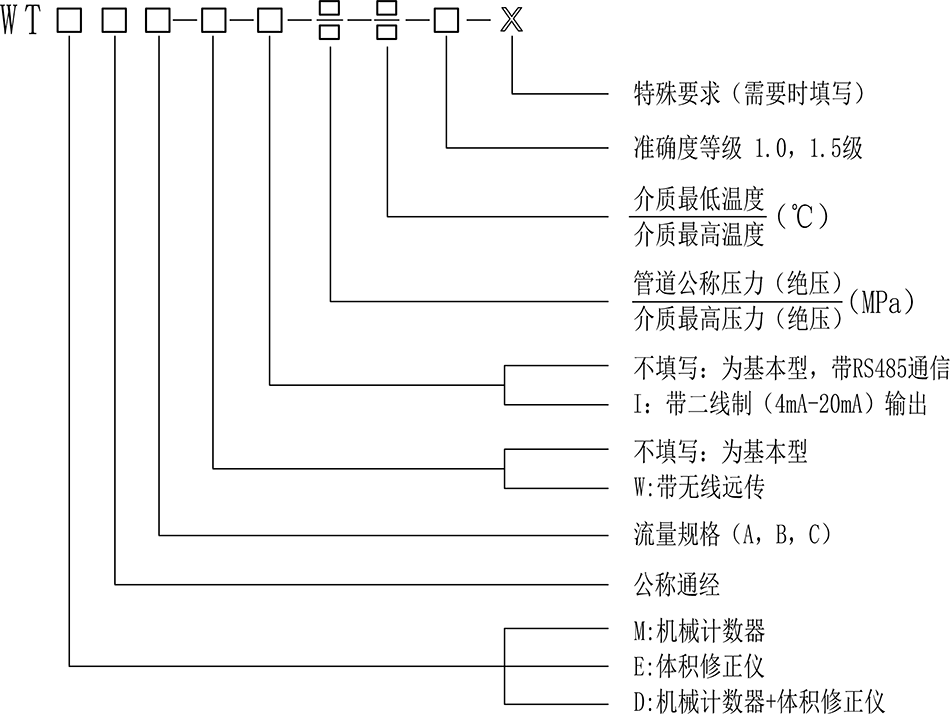

2. 用户在订货时请按下列格式正确填写。
